Caricabatteria Stabilizzato per piccole batterie
in gelatina o sealed acid

By Prof.

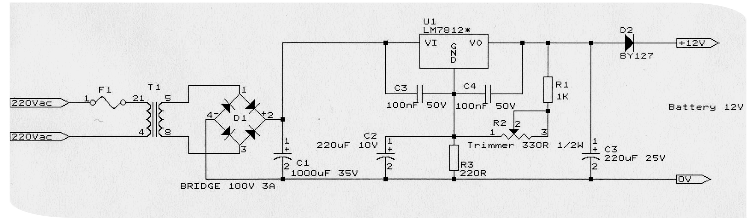

Visto il notevole successo del primo circuito, ho deciso di proporvi un nuovo schema orientato a piccole batterie del tipo a piombo con corrente nominale inferiore ai 6 Ah. Il circuito comprende un gruppo riduttore e raddrizzatore di tensione composto da un trasformatore, un ponte raddrizzatore ed un condensatore di filtro e dal circuito stabilizzatore necessario alla carica tampone che invece risulta composto da un integrato stabilizzatore LM7812 che coadiuvato da una rete resistiva eroga la corrente d’uscita necessaria alla carica dell’accumulatore. Il trimmer ci permetterà di regolare la tensione massima di carica tampone a 13,8V . La taratura del trimmer dovrà esser fatta inserendo una batteria Pb-gel e monitorando la tensione. Il carica batteria risulta limitato circa la massima corrente erogata al valore di 1,5A grazie al circuito di limitazione presente all’interno dello stesso integrato stabilizzatore. Si raccomanda il montaggio dello stabilizzatore su di un dissipatore termico isolato dal contenitore metallico. Desidero ricordare che l’integrato stabilizzatore ha il contenitore collegato elettricamente al proprio terminale M. Questo significa che durante il funzionamento lo troveremo ad un potenziale di 2,2V rispetto al negativo della batteria.
Prossimamente pubblicherò la modifica a questo circuito per ridurre il tempo di carica. Lasciatemi qualche giorno per poterla testare.

Attenzione:

L'integrato
Stabilizzatore
andrà montato su
dissipatore termico.
