Sistema d'Illuminazione di Emergenza Con Lampade a Led

Progetti hi-tech

Centrale per illuminazione demergenza
con lampade l.e.d.

By prof.

Nel campo dell’illuminotecnica i continui studi orientati al risparmio energetico e quindi al design architettonico hanno sempre spinto i ricercatori allo sviluppo di nuove fonti alternative d’illuminazione.Lo studio dapprima diretto verso le lampade a scarica, si sono quindi allargati alle ricerche sulle emissioni fotoniche dovute alle reazioni chimico/elettrico conducendo i ricercatori verso nuovi sistemi illuminanti dalle forme sempre meno convenzionali e dall’efficienza sempre maggiore.Uno degli ultimi studi più promettenti riguarda l’ottimizzazione delle lampade a semiconduttore chiamate L.E.D. Attualmente ogni singola giunzione di questi diodi led e’ in grado d’emettere con pochissima energia assorbita un’intensità luminosa superiore ai 8000/10000 mcd.. Il basso consumo e la miniaturizzazione delle tecnologie permette di poter realizzare all’interno dei classici “bulbi luminosi” una notevole concentrazione di pompe fotoniche in grado di sostituire con ottimi risultati una normale lampada ad uso civile. Risulta cosi evidente che le classiche e fragili lampade a filamento andranno presto in disuso cedendo cosi il campo alle nuove tecnologie. Attualmente risulta semplice trovare sul mercato bulbi a led con innesto e tensioni equivalenti alle più diffuse lampade per illuminotecnica. Appunto per questo tipo d’illuminotecnica dedico questo mio progetto per la realizzazione di un sistema alternativo d’illuminazione d’emergenza anti blackout .

FUNZIONAMENTO:

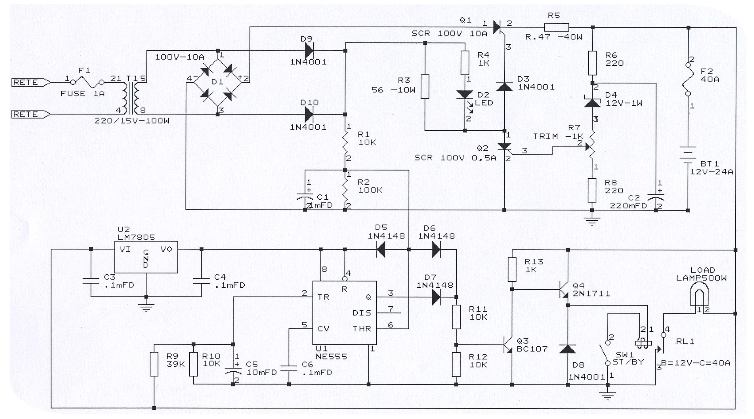

Il circuito e’ composto da una batteria che svolge la funzione di generatore d’emergenza a 12V. La batteria viene mantenuta carica dal caricabatteria già descritto nell’articolo del
caricabatteria stabilizzato ( consiglio di sfogliare l’articolo ciccando sul link per capirne il funzionamento ).
La logica di controllo dell’accensione d’emergenza viene realizzata dall’integrato U1 unitamente ai circuiti che coinvolgono i transistor Q3 e Q4 ed il relay RL1. La logica di controllo provvede ad accendere le lampade durante la mancanza dienergia elettrica. Altro compito della logica di controllo è quello di salvaguardare la batteria in caso di scarica completa. In questo caso il sistema rimarrà in blocco fino al ritorno della rete elettrica. L’interruttore SW1 disattiverà l’accensione delle lampade nel caso in cui non sia necessario il loro funzionamento.

Download
Elenco componenti
