Descrizione del progetto.

Per adesso ho realizzato solo la scheda per il controllo digitale dei due PLL MOTOROLA MC145156 i quali hanno un pilotaggio di 19 bit, 10 bit per i Khz e 7 bit per i Mhz, i rimanenti 2 bit sono fissi a 1 come valore binario. Francamente il software è stato diviso in due parti: il calcolo dei valori di uscita al pll e la gestione delle funzioni radio, sono state da me realizzate, l'approntamento del vettore di uscita è stato curato dal Professore, (la parte più "tosta").
L' hardware è molto classico, il solito processore, i soliti condensatori una parte dedicata all'alimentazione e per ora basta.
Ho creato anche uno stampato dedicato,- per coloro che non hanno tempo-,in formato FIDOCAD,si scarica dalla rete, racchiude in pochi cm quadrati tutti i componenti compreso il processore.
La MF del ricevitore che ben tutti sanno è di 21.4 Mhz è nel software, scaricabile, calcolata come valore sottratto; ma come avrete modo di vedere, per i fortunati possessori di un analizzatore di spettro, la portante al disotto di una data frequenza (variabile a seconda dei ricevitori) non è più perfettamente pulita, il valore prossimo al disturbo e' di circa 410 Mhz (valore già detratto della MF) Per questo motivo sto approntando dietro consiglio del mio amico Claudio IW0EBN un software che sposti in positivo il valore della MF, cioè lo aggiunge, è chiaro che ci sarà da dare una ritoccatina al VFO; sarete comunque Voi utenti finali che a seconda delle Vostre esigenze utilizzerete uno o l'altro software. Per ora mi fermo qui, anche se, sull'MB ci sarebbe da scrivere un libro.

Un saluto, un abbraccio ed un arrivederci....IW0GZP

Note per il circuito del Repeter

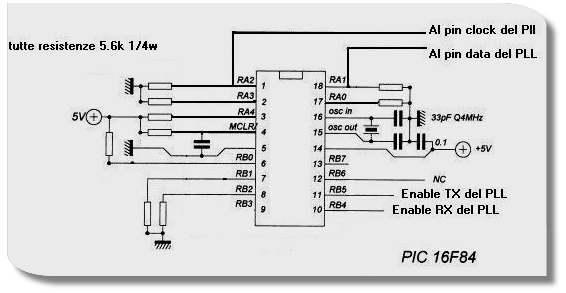

Per chi volesse utilizzare l'MB45 come solo ripetitore, può adottare il seguente schema. Il programma del processore, questa volta un PIC16F84 dovrete richiederlo a me, non per superbia, ma perché dovrò inserire le due frequenze di RX e TX nel programma per poi compilarlo!!
